Topografía con Drones

Máxima precisión en topografía y fotogrametría aérea

¿Qué servicios engloban la fotogrametría y topografía con drones?

Los trabajos realizados con drones son más flexibles y permiten mayores resoluciones que los vuelos fotogramétricos convencionales, debido a que nos permiten volar a menor altura.

Es cierto que los trabajos realizados con drones no sustituyen a la topografía convencional, sino que son un complemento y en algunos casos una solución muy efectiva.

ortofoto asdron spain

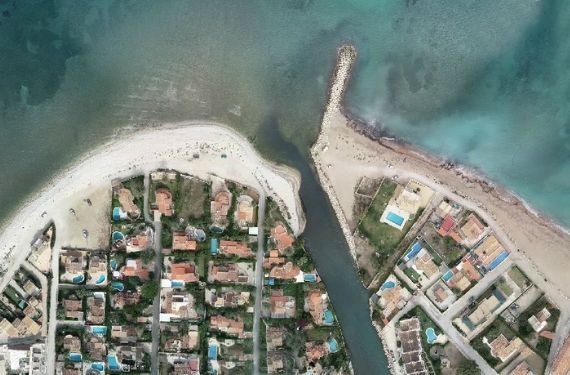

Ortofoto

La ortofoto se consigue mediante un conjunto de imágenes aéreas que han sido corregidas para representar una proyección ortogonal sin efectos de perspectiva. Es posible realizar mediciones exactas.

Una de las ventajas de la fotogrametría aérea con drones es la posibilidad de obtener ortofotos de alta resolución debido a que la altura de vuelo es mucho menor que la que ofrece satélites o avionetas.

mds asdon spain

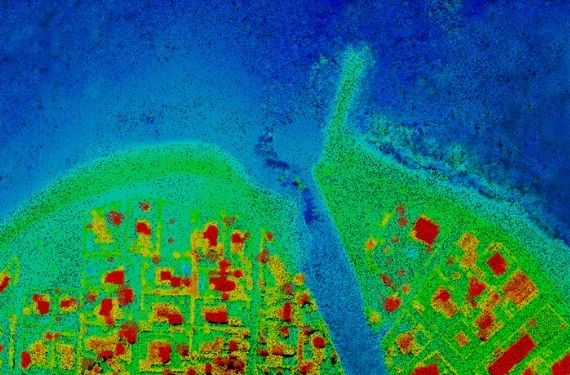

Modelo digital de superficie

El MDS es una representación visual y matemática de los valores de altura con respecto al nivel medio del mar, que permite caracterizar las formas del relieve y los elementos u objetos presentes en el mismo.

Un MODELO DIGITAL DEL TERRENO (MDT) elimina elementos artificiales del terreno como son construcciones, así como la vegetación para quedarnos únicamente con el terreno.

Cada pixel de la imagen tienen asociado un valor de altitud.

2d cartografia asdron spain

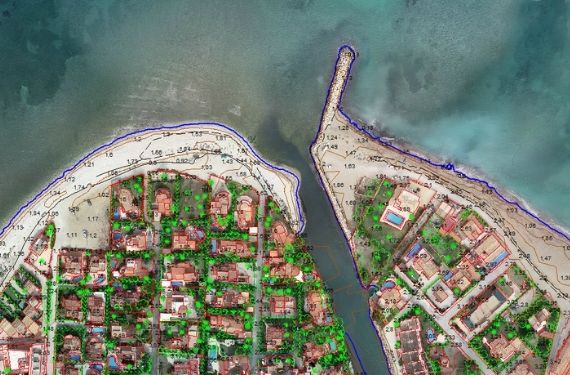

Generación de cartografía 2D

La información catastral recoge la descripción parcelaria o superficial de los bienes inmuebles.

La información cartográfica catastral se divide en urbana y rústica.

Mediante drones, sensores y estaciones GNSS actualizamos la cartografía catastral en formato SIG, que constituye la base a la que se asocia multitud de información alfanumérica descriptiva, tanto del suelo como de las construcciones.

3d nube puntos dron asdron spain

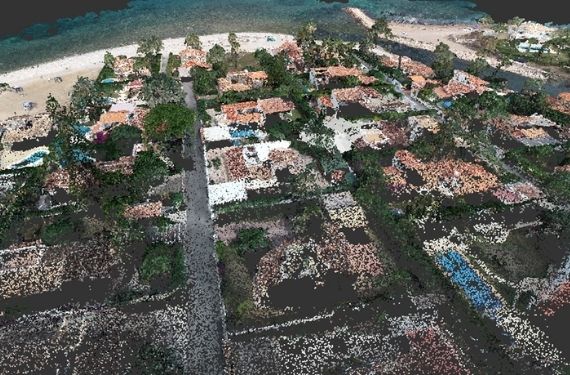

Nube de puntos (Modelo 3D)

Una nube de puntos es un conjunto digital de puntos del terreno con coordenadas x, y, z formando un sistema de coordenadas tridimensional.

A partir de esta nube de puntos podemos clasificar estos puntos en suelo, edificios o vegetación para identificar elementos característicos. Se realizan cálculos de volúmenes, diferencias de altura etc.

Es el producto resultante de la fotogrametría digital. Los formatos más comunes son LAS, LAZ, XYZ o E57

topografia con drones asdron spain

Otros servicios de topografía con drones

Dependiendo de las necesidades del cliente, podemos hablar de curvas de nivel, orientaciones para detectar zonas de mayor o mejor insolación, pendientes, hidrología o cortes topográficos.

Todos estos servicios, unidos a un análisis temporal para detectar cambios son de gran utilidad para el cliente ante determinadas situaciones climatológicas y poder medir el impacto de las mismas.

mineria drones

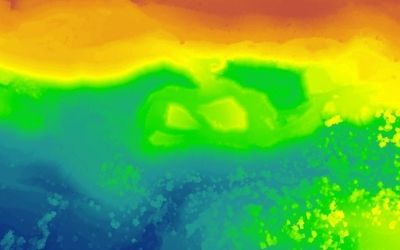

Mineria de precisión

Para las explotaciones mineras son productos muy útiles la ortofoto, Curvas de nivel, pendientes, perfiles topográficos ,

Mediante el vuelo con drones obtenemos nube de puntos 3D, podemos realizar cálculos de volúmenes o cubicación de acopios. Y triangularla, este mapa recrea la superficie del modelo 3D utilizando triángulos cuyos vértices serán los puntos de la nube.



La topografía con drones comprende la fotografía aérea de gran resolución y la obtención de modelos de elevaciones, siendo información de referencia básica para la realización de la cartografía y la obtención de información geográfica en general.

La facilidad e inmediatez que supone el uso de estas tecnologías no nos debe hacer olvidar la calidad y precisión que exige un trabajo topográfico y cartográfico profesional, por lo que contar con las herramientas y profesionales adecuados sigue siendo igual de necesario que con los métodos tradicionales.



Fotogrametría aérea – Precisión de nuestro trabajo

Mediante la fotogrametría aérea realizamos servicios topográficos y de cartografía, y un factor fundamental en esta ciencia es el tamaño de píxel proyectado sobre el terreno también conocido como GSD (Ground Sample Distance).

Para dar escala y situación absoluta al modelo de datos obtenidos se realizará a través de la toma en campo de las coordenadas de puntos de apoyo en el sistema de referencia geodésico global WGS84.

Mediante la toma en campo de las coordenadas de los puntos de apoyo terrestres mediante GPS de doble frecuencia obtenemos unos márgenes de errores máximos de 2/3xGSD en planimetría, y de 4/5 x GSD en altimetría

¡Contáctenos ahora!

¿A quién va dirigido el servicio de topografía con drones?

Casi cualquier sector, empresa o persona física puede precisar de nuestros servicios de topografía y cartografía con drones.

Desde particulares para gestión de herencias, deslindes o mediciones a empresas privadas o públicas.

Trabajos realizados en topografía y mineria

lidiar para drones

LIDAR PARA DRONES

Una solución LiDAR + RGB para tareas de topografía aérea.

drones ortofoto

ORTOFOTO / MDT

Castillo de Cullera, Valencia. Generación de ortofoto, MDT, las.

ortofoto y medición drones

ORTOFOTO Y MEDICIÓN

Uso de GPS de doble frecuencia, en parcela privada.

cálculo perfiles con drones

CALCULO DE PERFILES

Producto derivado de la topografía aérea es el Cálculo de perfiles.

levantamiento topográfico drones

LEVANTAMIENTO TOPOGRÁFICO CANTERAS

CAD topográfico, ortoimagen, curvas de nivel, triangulación, nube de puntos (formato .las)

comparativa de perfiles con drones

COMPARATIVA DE PERFILES

Evolución de perfiles topográficos en 4 tomas de datos

restitución fotogamétrica

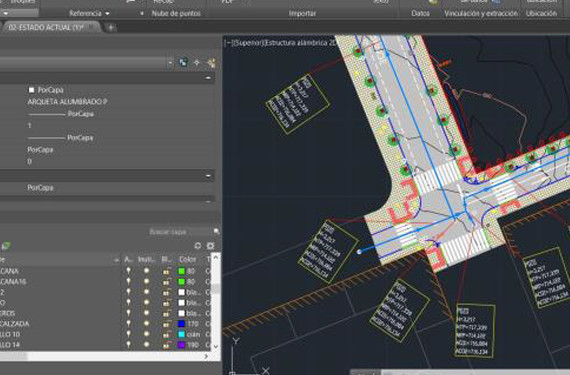

RESTITUCIÓN FOTOGAMÉTRICA

Línea de costa de la Comunidad Valenciana

cubicación de acopios drones minería

CUBICACIÓN DE ACOPIOS

A partir de la nube de puntos podemos calcular el volumen de cualquier acopio.

¿Qué beneficios ofrece la topografía con drones y cartografía?

Asdron ofrece servicios de topografía y cartografía con drones con las siguientes características

Drones Asdón Spain

Mayor cobertura: se obtienen datos de toda la zona de trabajo en una jornada.

Drones Asdón Spain

Precisión centimétrica. A través de la utilización de puntos de control se consiguen precisiones absolutas de unos pocos centímetros.

Drones Asdón Spain

Seguridad:
No es necesario que el operario lleve personalmente la estación a lugares arriesgados.

Drones Asdrón Spain

Ahorro de tiempo.
El levantamiento topográfico se completa en cuestión de horas, en comparación a métodos de topografía terrestre y fotogametría tradicional.

Drones Asdrón Spain

Más información.
Se obtienen datos de toda la zona de trabajo en una jornada, no solo en partes concretas. Algunos puntos son sencillamente inaccesibles para las personas.

Drones Asdón Spain

Reducción de costes: respecto a lo que supone la utilización de medios tradicionales
